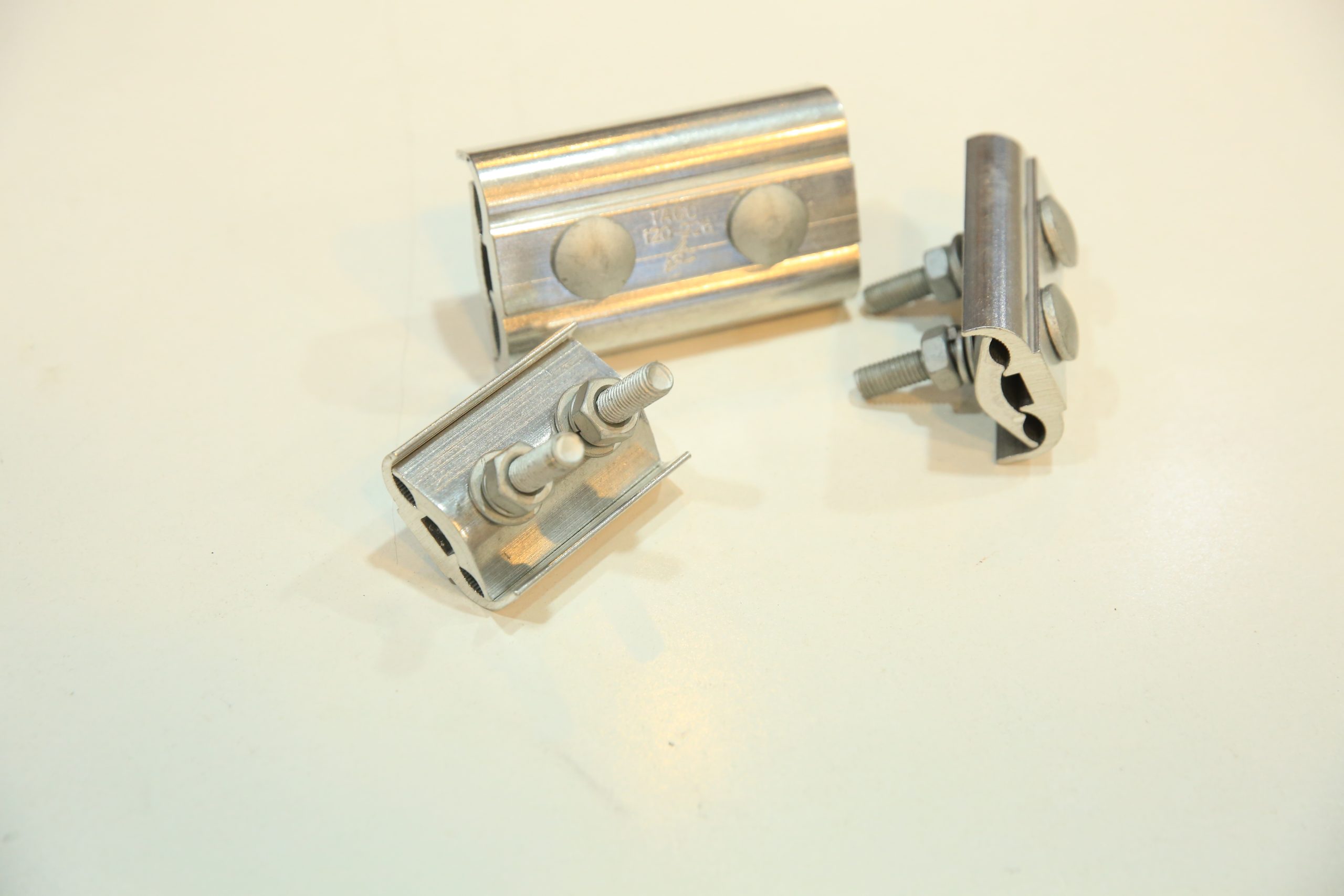

کانکتور ارتباط فول بیمتال کد (TCB95.5/TCB150.3/TCB226.5)

از این کانکتور جهت ارتباط دو هادی غیرهمجنس مس و آلومینیوم بدون کشش (Non Tension) استفاده می شود و جنس بدنه از آلومینیوم گروه 6000 با عملیات T6 با پوشش گالوانیزه گرم می باشد،این کانکتور در سایزهای 95-10 و 150-35 و 50-226 تولید می شود.

دسته بندی ها: کانکتور ارتباط خط دو پیچه 95-6 (جمپر), کانکتور ارتباط فول بیمتال 150*35, کانکتور ارتباط فول بیمتال 226*50 برچسب ها: شرکت تاکو, کانکتور ارتباط فول بیمتال کد (TCB95.5/TCB150.3/TCB226.5)

Description
Reviews (0)

مشخصات فنی

متعلقات: جنس بدنه از آلیاژ آلومینیوم گروه 6000 و پیچ و مهره گرید 8*8 با پوشش گالوانیزه گرم

نوع سیم یا کابل: ACSR،AAC،AAAC،CCT،CC ،CU

سایز سیم یا کابل: 95-10، 150-35، 226-50

استانداردها: EN 50483-4-6، IEC 61284، 61238-1،ASTM-A153/153

مشخصات مکانیکی: حداکثر گشتاور پیچ جهت سایز 95-10 (22NM)، سایز 150-35 و 226-50 (45NM)

نوع گریس: پایه لیتیومی

بسته بندی: تکی داخل نایلون یا جعبه و تعدادی داخل کارتن

محصولات مرتبط: کانکتور،اسپلایس،دوراهی

دستورالعمل نصب:

ابتدا پیچ ها را به اندازه لازم باز نموده،بطوری که بدون جدا شدن پیچ از قطعه،سیم داخل کانکتور قرار گیرد.

در مورد کابل ها ابتدا باید روکش کابل برداشته و سپس کابل داخل کلمپ قرار داده شود و سپس پیچ ها را توسط ترک متر تا اندازه گشتاور استاندارد محکم می نمائیم.

در مورد کابل ها،پس از بسته شدن استفاده از کاور الزامی می باشد.
