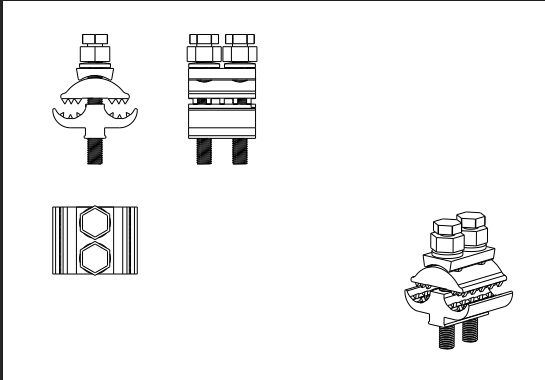

کانکتور ارتباط خط کابل به کابل (دو طرف دندانه دار) (کد TCO.2)

کانکتور ارتباط خط کابل به کابل (دو طرف دندانه دار) (کد TCO.2)

از این کانکتور جهت اتصال دو هادی روکش دار هوایی آل به آل به یکدیگر بدون برداشتن روکش در دو سایز 50-120 هادی و 70-195 استفاده میشود. جهت عدم نفوذ آب از کنار دندانه ها به هادی از گریس سیلیکونی استفاده میشود. جنس بدنه از جنس آلیاژ آلومینیوم گروه 6000 (T6) شده مقاوم به خوردگی استفاده میگردد و این کانکتور توسط دو عدد پیچ M10/8*8 گالوانیزه گرم به یکدیگر متصل میگردد.

توضیحات

استانداردها: EN50397، 50483-4-5-6، IEC61284، ASTM/A153

وزن(KG): 0.300

سایز کابل: 120-50، 195-70، کابل روکش دار AAC/AAAC

متعلقات: 2عدد پیچ M10/8*8، واشر کروی 2 عدد، گریس سیلیکونی

بسته بندی: هرعدد در یک نایلون و25 عدد در یک کارتن

محصولات مرتبط: کانکتور ارتباط خط سیم به کابل ، کانکتور ارتباط خط دو پیچه

مشخصات مکانیکی: گشتاور پیچ 40 NM، حداقل نیروی کشش در 60 ثانیه 90%MBL هادی ، گشتاور مجاز اتصال 28NM





دستورالعمل نصب:

ابتدا پیچ های کانکتور را باز نموده تا دهانه کانکتور به اندازه کامل باز گردد سپس کابل را درون کانکتور قرار داده و تا گشتاور 40NM پیچ ها را توسط ترک متر محکم مینماییم تا اتصال برقرار گردد .در مورد پیچ های با پیچ سربر تا بریدن سر برنده پیچ ها را با آچار محکم مینماییم.
